D SERİSİ
fiber lazer sac ve plaka kesim
D Seri / D Series

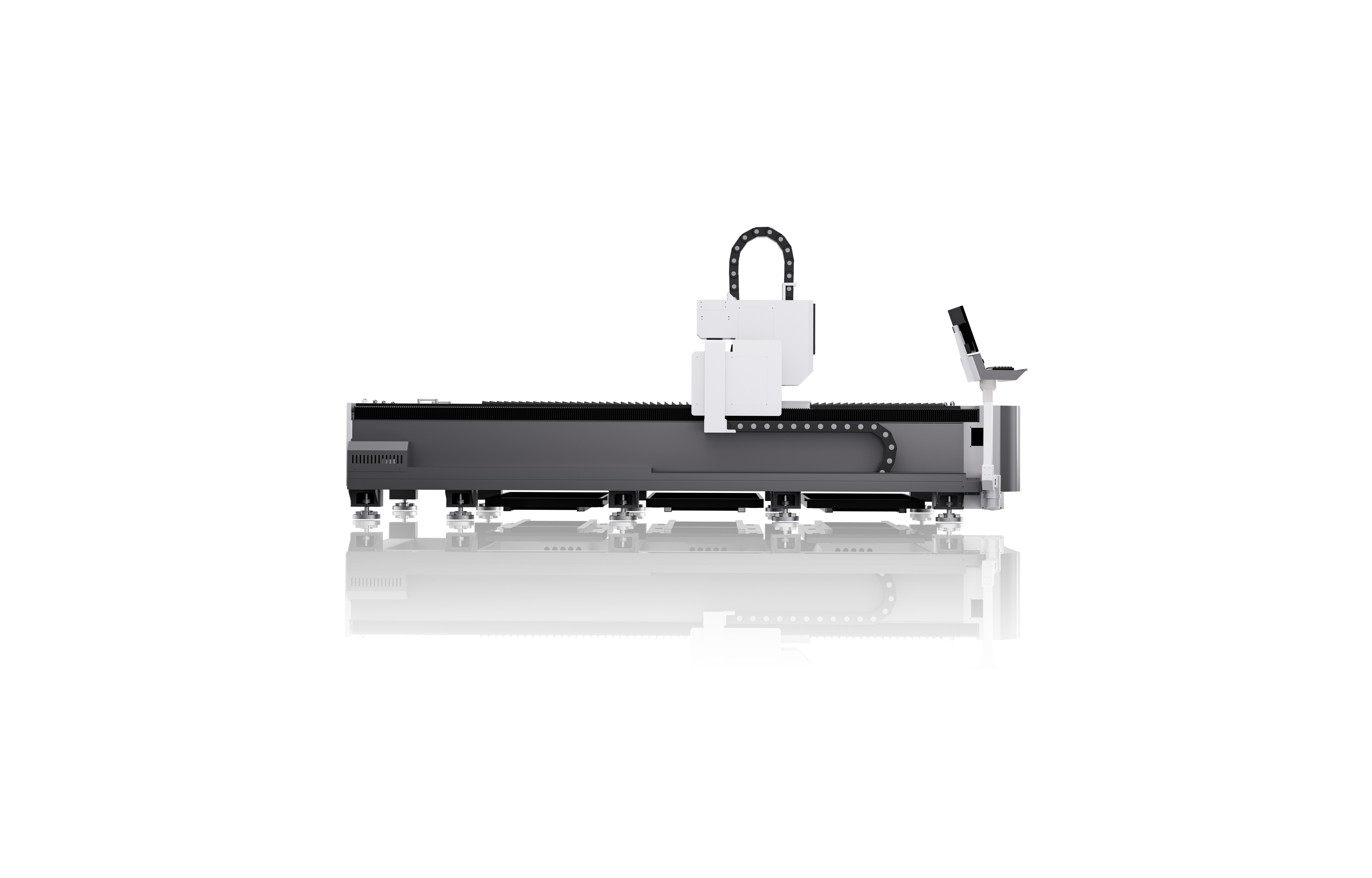

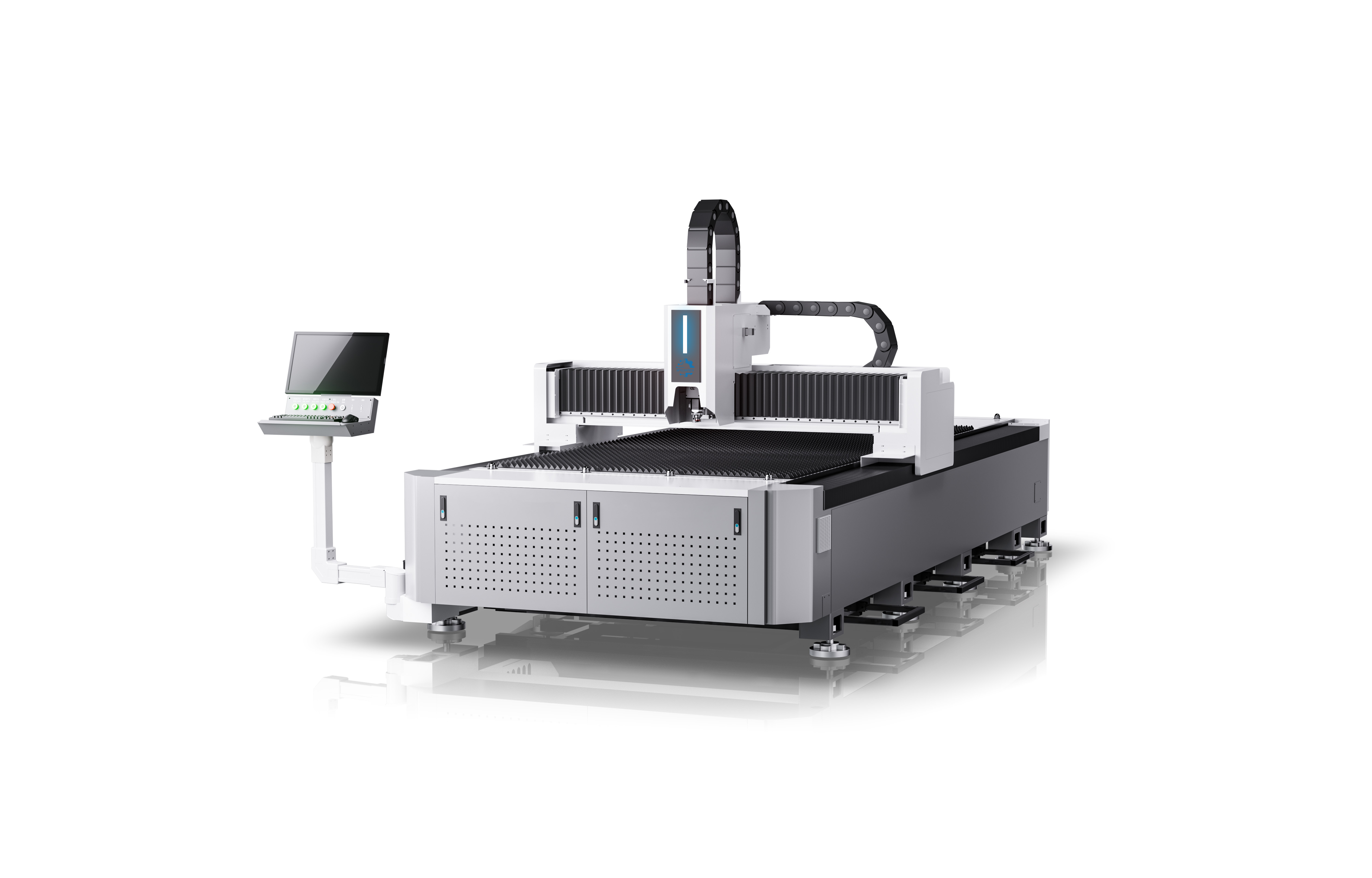

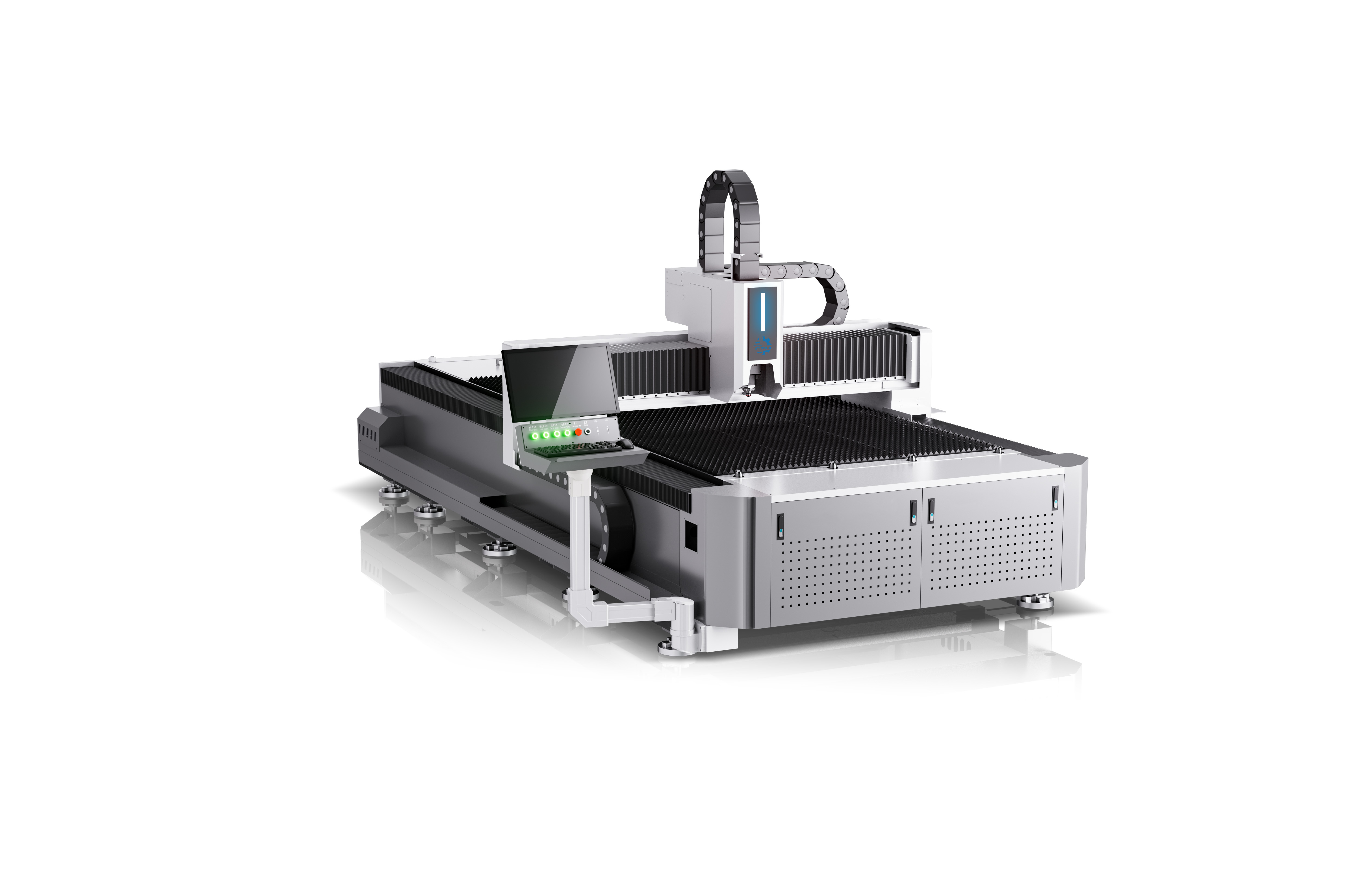

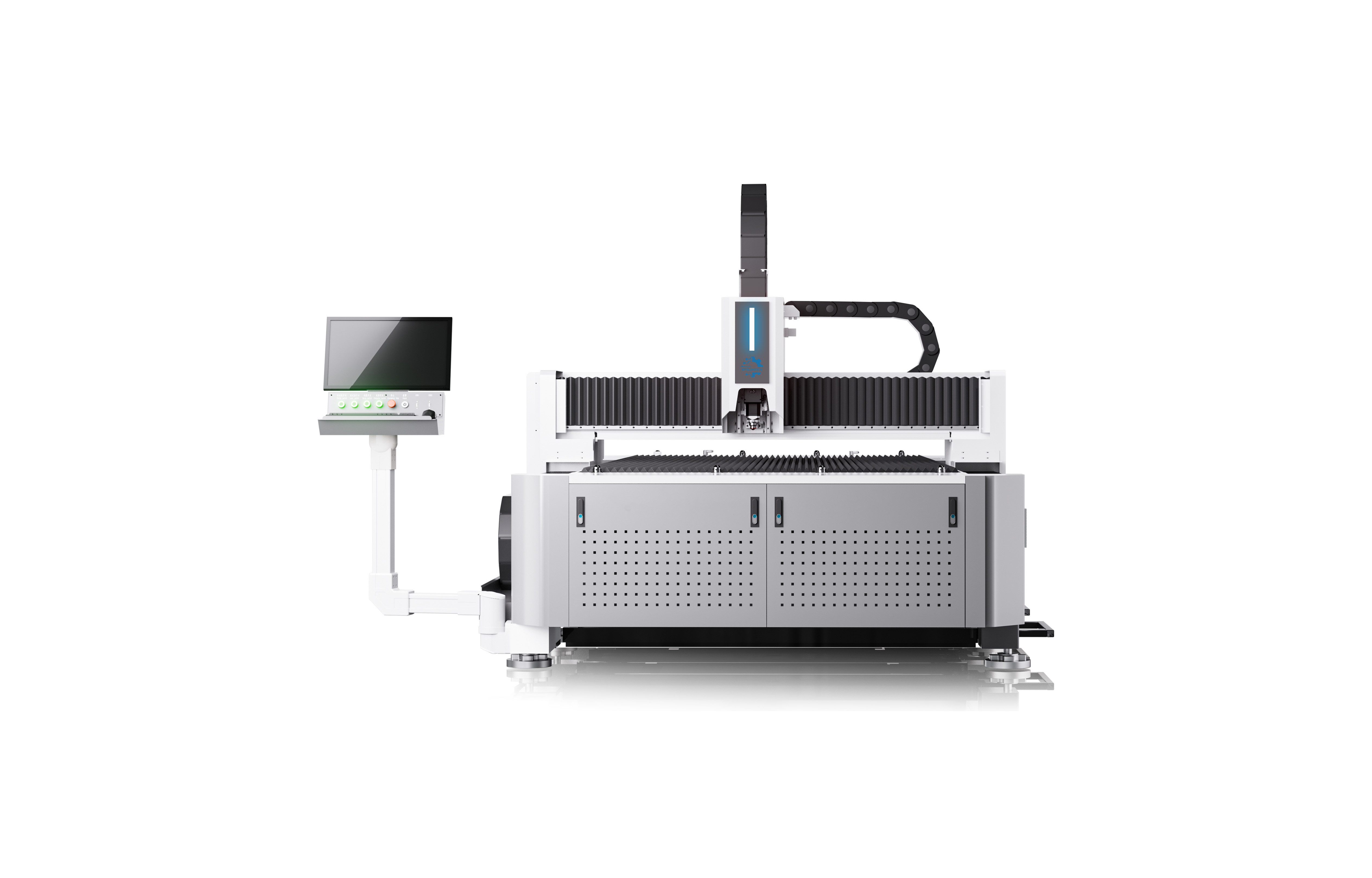

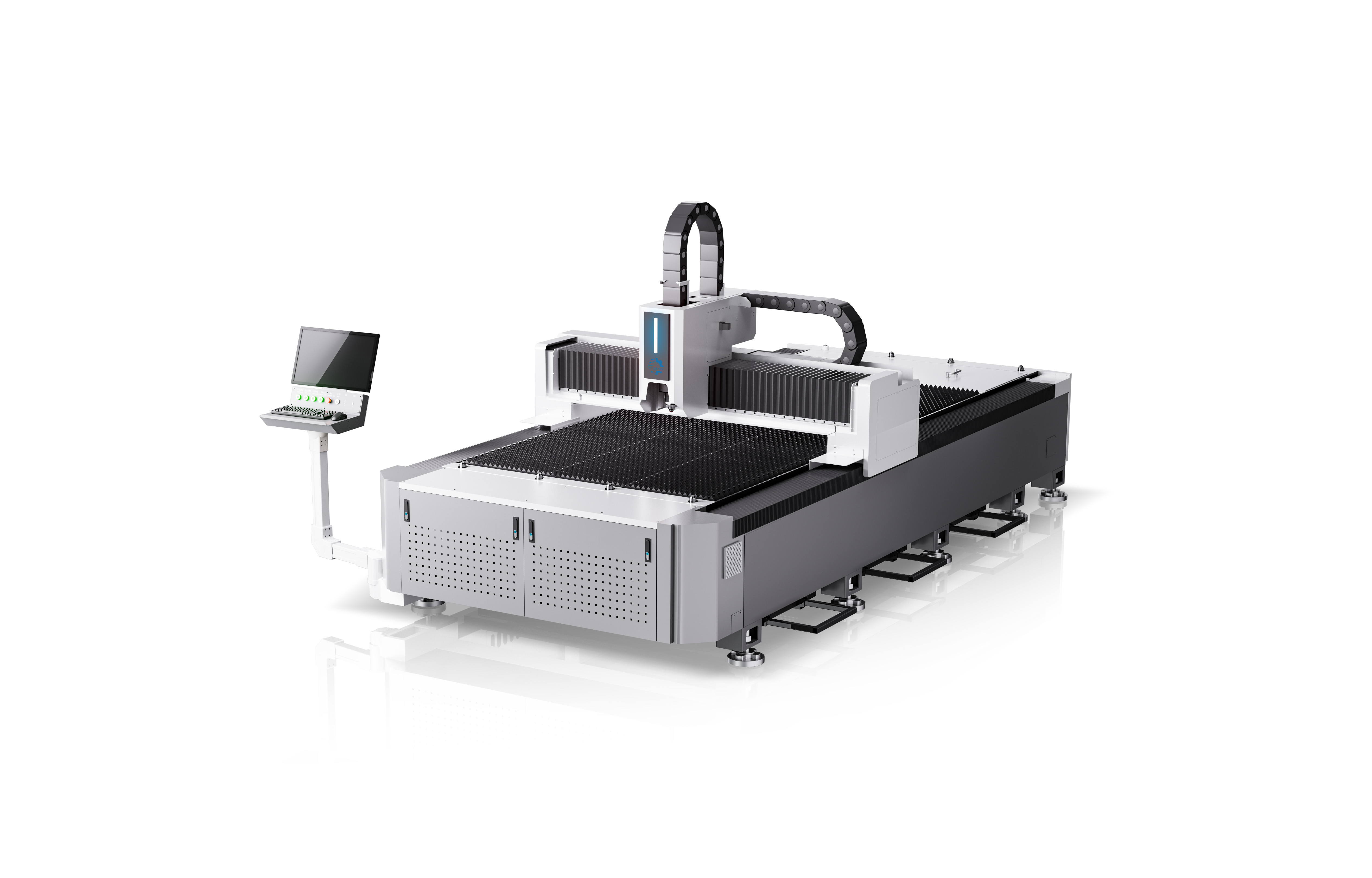

Tek Platformlu Plaka Kesme Makinesi
| Model | 3015D | 4015D | 4020D | 6025D |
|---|---|---|---|---|
| Kesme boyutu | 3000*1500mm | 4000*1500mm | 4000*2000mm | 6000*2500mm |
| Mekanik konumlama hassasiyeti | ±0.05mm/m | |||
| Mekanik tekrarlı konumlama hassasiyeti | ±0.03mm/m | |||
| Maksimum ivme | 1.5G | |||
| Maksimum senkron hız | 120m/min | |||
| Lazer gücü | 3000W-60000W | |||
| Diğer kesim boyutları özelleştirilebilir | ||||
| Özellik / Bileşen | Detay / Açıklama |
|---|---|
| ANA BİLEŞENLER VE DONANIM | |
| Makine Gövdesi (Frame) | Yeni tasarım CE standartlarında ağır hizmet tipi gövde, Döküm Alüminyum köprü (gantry) |
| Kontrolör | CYBELECH LYNCA CNC kontrol sistemi, Endüstriyel CPU + Konsol + Metalix Autonest |
| Lazer Sistemi | MAX 3kW Fiber lazer kaynağı (Global Garanti), Raytools BS04K lazer kesim kafası |
| Aktarım Sistemi (Transmission) | Tayvan Hiwin lineer raylar, Tayvan kremayer ve dişli, Z ekseni TBI bilyalı vida (ball screw) aktarımı |
| Sürücü Sistemi | Veichi servo motorlar ve sürücüler, Japon Beitto redüktör |
| Yardımcı Ekipmanlar | Hanli su soğutucu (Chiller), Otomatik yağlama sistemi |
| Diğer Önemli Parçalar | Hoerbiger oransal valf (gaz basıncı kontrolü), Solenoid valf (gaz anahtarı), Fransa Schneider Elektrik bileşenleri |
| TEKNİK PARAMETRELER | |
| Model | OPTILONTECH YL3015D Fiber Lazer Kesim Makinesi |
| Çalışma Alanı | 1500*3000mm |
| Lazer Gücü | 3000W (Opsiyonel Güçler: 6000W, 20000W, 40000W) |
| Lazer Üretici | Max |
| Lazer Dalga Boyu | 1064nm |
| Çalışma Masası | Testere dişi (Sawtooth) |
| Maksimum Boşta Çalışma Hızı | 120m/min |
| Maksimum İvme | 1.5G |
| Konumlama Hassasiyeti | ±0.02mm/m |
| Tekrarlı Konumlama Hassasiyeti | ± 0.01mm |
| Kesim Kalınlığı | ≤18mm Karbon çelik; ≤8mm Paslanmaz çelik |
| Kontrol Sistemi | CYBELECH LYNCA CNC kontrol sistemi |
| Konumlama Tipi | Kırmızı nokta (Red dot) |
| Güç Tüketimi | ≤17.2 KW |
| Çalışma Voltajı | 380V / 3P / 50Hz |
| Yardımcı Gaz | Oksijen, Azot, Hava |
| Fiber Modül Çalışma Ömrü | 100.000 saatten fazla |
| Fiber Lazer Kesim Kafası | Raytools BS04K lazer kesim kafası |
| Soğutma Sistemi | Hanli-3000 endüstriyel su soğutucu (Chiller) |
| Çalışma Ortamı | 0-45°C, Nem %45-85 |
| Teslimat Süresi | 20-25 iş günü (Sipariş yoğunluğuna göre değişiklik gösterebilir) |
